2019/2/22

以前にも報告済みのAIS機器取替えですが、以前から使用していたアンテナを国際VHF用に取替える作業等行いました

オリオンのAISは、今まで自船の情報を発信しない受信専用の機器を使用してました

そんな受信専用でも、クルージングでは随分重宝したものです

AISはおろかレーダーも無かった頃は、夜の他船と濃霧には恐怖するばかり

夜の他船の動向を知るのは航海灯のみ

航海灯は見えても他船との距離が掴めず、本船との行き合いは常に危険を感じました

遠州灘でひどい濃霧にあったときも、天に運を任せるのみ

車の走る往来を目隠しで歩くようなものです

その後、レーダーやAIS受信機を取付けてから安心感も随分上がりました

しかし、AISは受信専用だったので、いづれは送受信できるクラスBに取り換えようと思ってました

そしてオーバーナイトが続いた、去年の小笠原や石垣島、与那国

このとき、こちらの存在を相手に伝えるAISクラスBの必要性を痛感、取替えることに

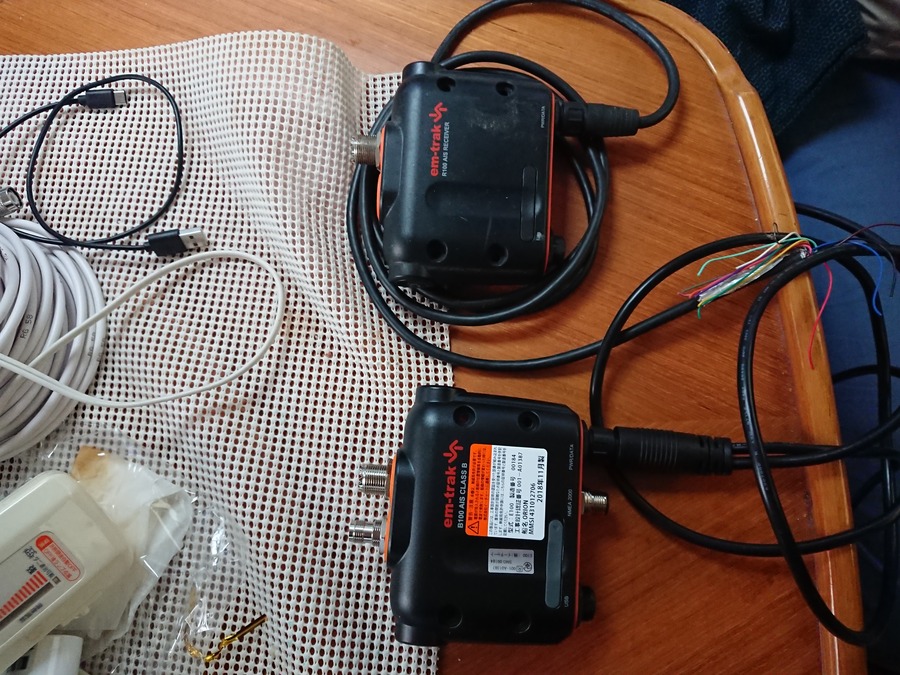

上が受信専用、下は送受信のクラスB用機
DSC_0001

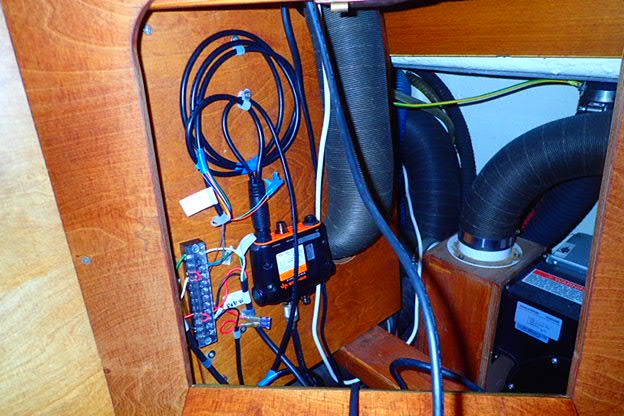

今まで使用していた機器を入替えるほか

AIS機器付属のGPSアンテナ取付けと、開局申請が必要です
P1130152

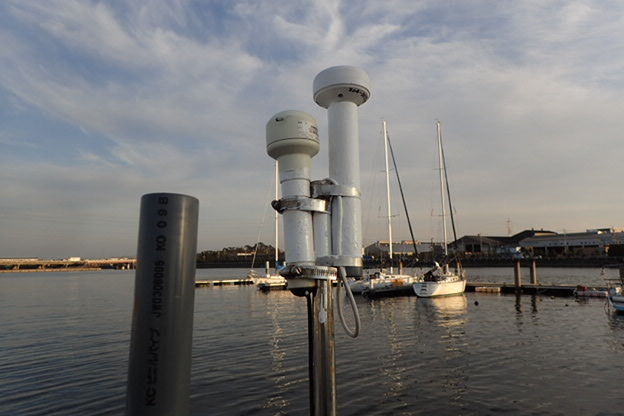

AIS機器に付属の専用GPSアンテナは足が短いので、ステンポール取付け用に塩ビパイプで延長して取付けました(右側)
P2050180


VHFアンテナは、今までのAISでは船尾のアンテナを使用してましたが

機器取替えのついでに今度は、感度Upが望めるマストトップのアンテナを利用することに

これはマリンVHFで使用していたアンテナですが、今は国際VHFのハンデイ機に変えて不要になってたもの

AIS取替え配線など終え電源ON、しかし機器のモニターはエラー表示に

GPSプロッター画面にもAISが表示されません、・・あれれ?

今まで使用していた船尾のアンテナにつなぐと問題なく作動するので、マストトップのアンテナが原因です

マストトップへ登り錆や断線など無いか調べねば、と考えている頃

ちょうど碧南ヨットクラブを訪れていたヨットHarry(ハーリー・CC32)のAさんが、無線に詳しいので見てもらうことに
P1230165

すると、マストトップのVHFアンテナは異常なしとのこと

ついでに船尾のアンテナもチェックしてもらうと・・・

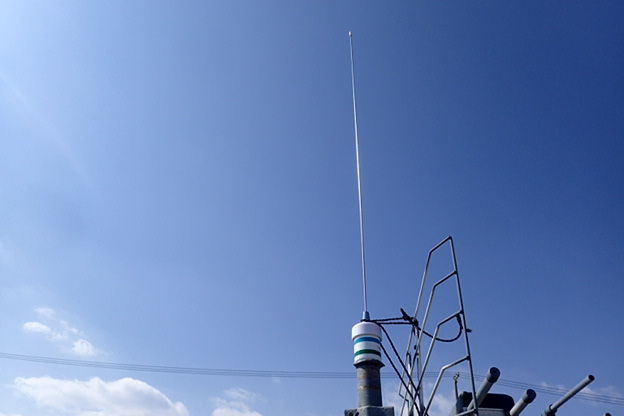

意外なことに144Mhなどに用いるツーメーター用でVHFアンテナでは無いことがわかりました

VHFアンテナで無くてもAISに使用できるんですね
P2170197

そんな船尾のアンテナでも使用できているので、そのまま利用しても良かったのですが折角ならマストトップのアンテナをやはり使いたい

ということで再び延長ケーブルを新しくしたり、配線を何度もやり直してもエラーが出てしまう

改めて取説を確認すると、同じVHFでもマリンVHFアンテナは使用できないことがちゃんと明示してありました

ナンダ・・無駄骨でした

今さらマストトップのアンテナを取替えるのは面倒臭い

これは、いつか無線で使うときのために残し、船尾のアンテナを使うことに

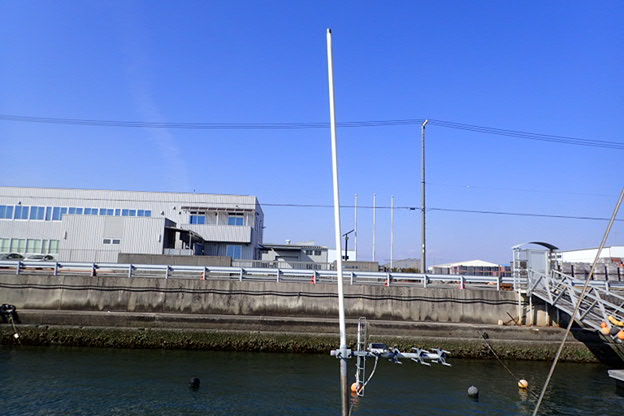

船尾のアンテナは性能アップを考え、新たに購入した国際VHF用のアンテナに取替えました

これで、今までより遠くの船舶情報が得られ、自船の情報もより遠くへ飛ぶはず
P2170200

期待しつつGPSプロッターで確認すると、・・あれ?今までより感度が悪い

何度も入れ替えて確認するも結果は同じ

古いツーメーターアンテナの方が、より遠くのフネを表示します

何度もアンテナを差替えているうちに、アンテナに繋ぐケーブル先端のアダプターが抜けてしまった

むき出しになった銅線など錆びていたので、1mほど切詰めハンダで付け直すと感度は良くなりましたが新しいアンテナが劣っていることに変りはありません

ちゃんと国際VHF 用にしたのに・・・ケチって10,000円もしない安物にしたから??

と、いうことで国際VHF 用アンテナや延長ケーブルなどムダな買物をして、ようやくAIS取替え作業が完了しました



航行中のオリオンは、FindShipなどスマホの無料AISアプリで見ることができます
(停泊時は発信してません)

艇名ではなく、識別番号の431012706を打ち込むとORIONで表記されます

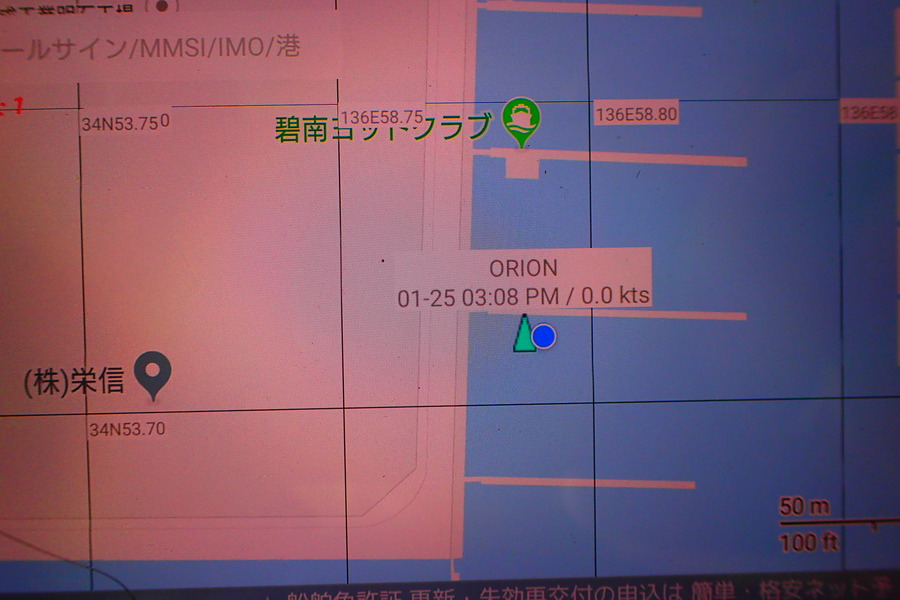

自分のGPSプロッターに自船が表示されないので、スマホのFindShipアプリで表示してみました

FindShipではヨットが水色のマークで表示されます
P1250171


航跡なども表示するので、気が向きましたらクルージングのオリオンをワッチしてみて下さい

(吐か喇列島その他、電波を拾わない地域もあります)
